隨著傳感器行業的不斷發展，與其密切相關的關鍵的元器件例如采樣電阻也得到了很快的發展。在很多的電路應用場合，都會用到霍爾電流傳感器，為了讓器件之間的電流更好的被測量，通常會加入采樣電阻。電流傳感器的精度往往取決于采樣電阻，那么針對采樣電阻的測試就顯得尤為重要。

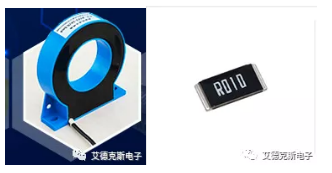

圖：霍爾電流傳感器及采樣電阻

應用案例

針對于高精度采樣電阻的測試標定，需要用到電源給采樣電阻進行供電，提供一個固定的電流值，同時量測采樣電阻兩端的電壓值，根據歐姆定律，U=IR，計算出此時經過采樣電阻的電流值。由于采樣電阻本身阻值非常小，如果直接讀電源端的電壓值會有導線引起的線損值導致誤差，所以一般是需要用高精度DVM表再去量測采樣電阻兩端的電壓值。

IT6400高精度雙極性直流電源，在供電輸出的同時也具有DVM的量測功能，可以如下圖所示連接測試，完成采樣電阻標定。用戶選擇一臺IT6411S達成了高性價比的源表功能。

圖：IT6400電源接線測試圖

IT6411S系列

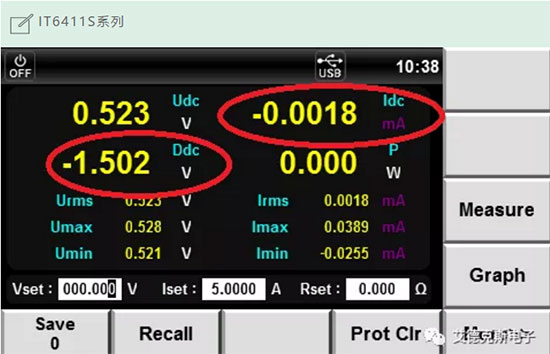

IT6400系列直流電源提供了豐富的電能基礎測量功能，內置了高精度的DVM數字電壓表用來量測外部電壓，顯示分辨率高達1mV。量測的數據會顯示在屛幕上對應通道面板。利用示波器波形顯示功能，還可以觀測DVM量測電壓波形的變化情況。

IT6400系列特有的雙極性電壓/電流輸出,可以用作雙極電源或雙極電子負載,其電池特性模擬功能尤其適用于便攜式電池供電產品的測試。高達1nA的解析度， 小于20us的超快動態響應時間,和最新設計的速度切換模式可讓電壓或電流的上升波形高速且無過沖,上升時間最快可達150us?？蓮V泛應用于智能電子產品、物聯網、電池測試等行業。
