產品概述

ETCR3580絕緣電阻在線監測儀用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值。輸出電壓500V，量程0.1MΩ～10GΩ。采用更清晰OLED液晶屏，測試參數可在儀器按鍵或后臺設置，安裝方便，測試可靠。

廣泛應用于電信、電力、氣象、機房、油田、工礦企業等重要場所對絕緣電阻的在線監測。

一、產品特點

01 可測試8個回路的絕緣電阻值

儀器最多可監測1～8個回路的絕緣電阻值；測試必須在被測回路不帶電的情況下進行。

02 兩種測量模式

儀器具有手動測量及RS485遠程測量兩種模式；在儀器上按下“確認”鍵后選擇手動測試；RS485可選擇2線或3線連接接法，若距離上位機較遠，3線接法具有更好的抗干擾能力。

03 導軌安裝

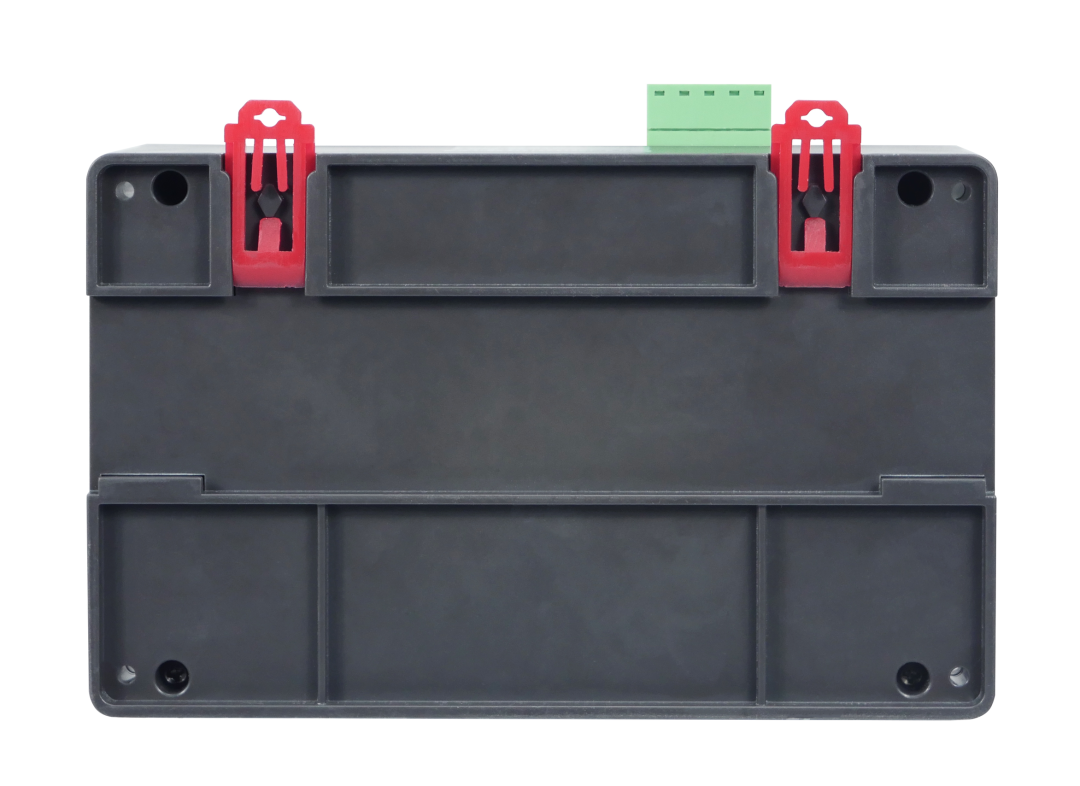

儀器背面帶有導軌卡片，方便現場安裝使用。

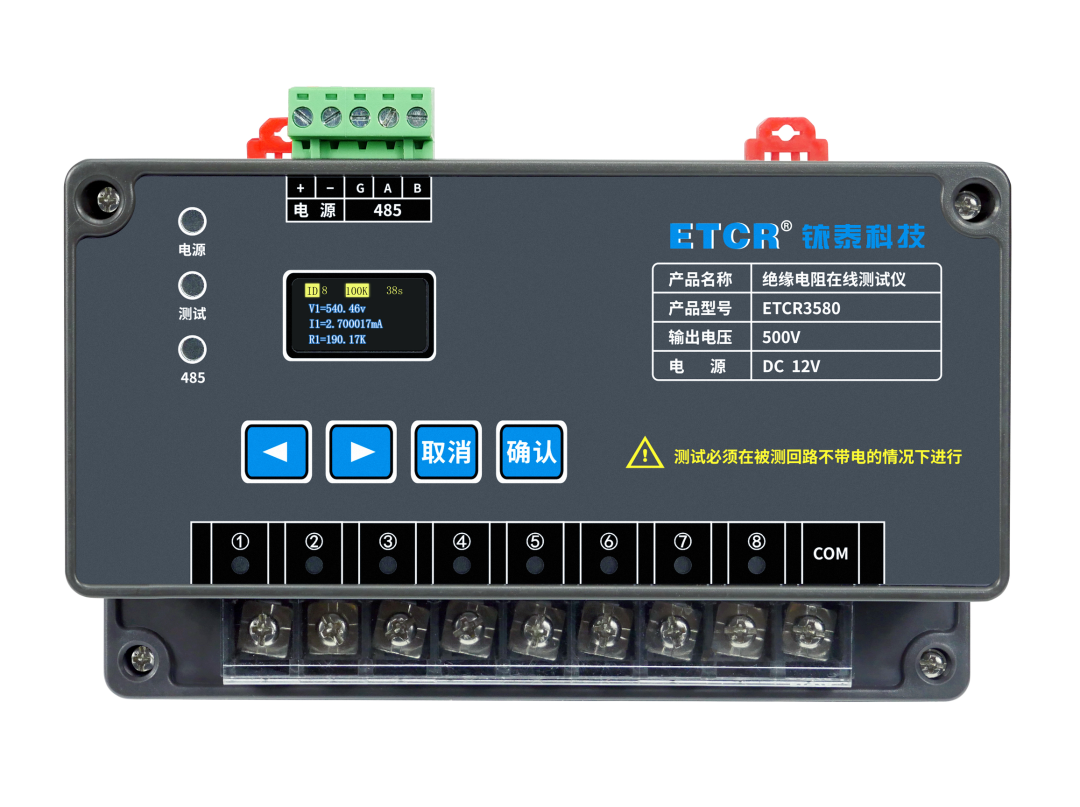

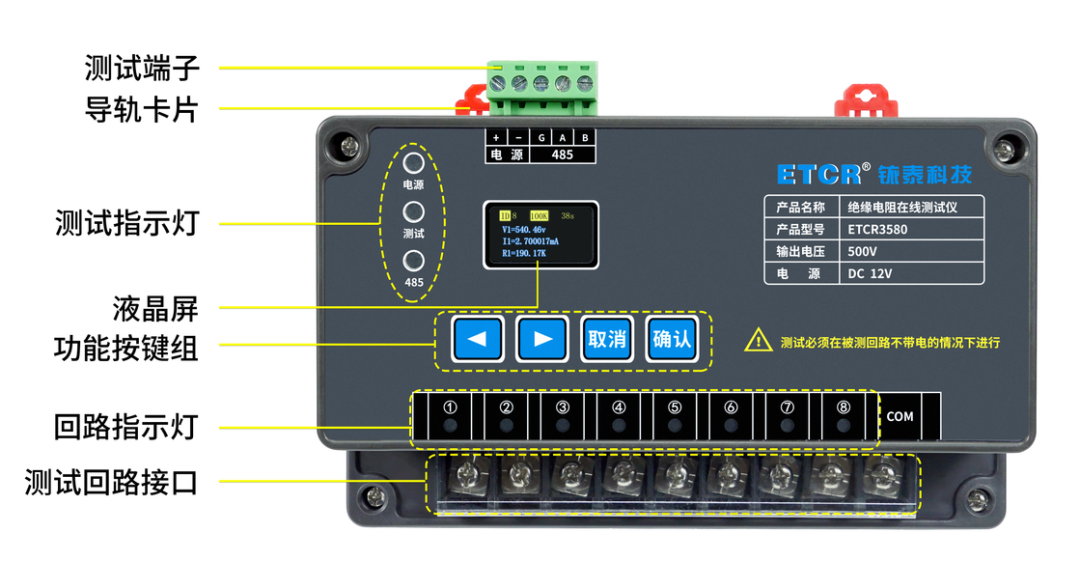

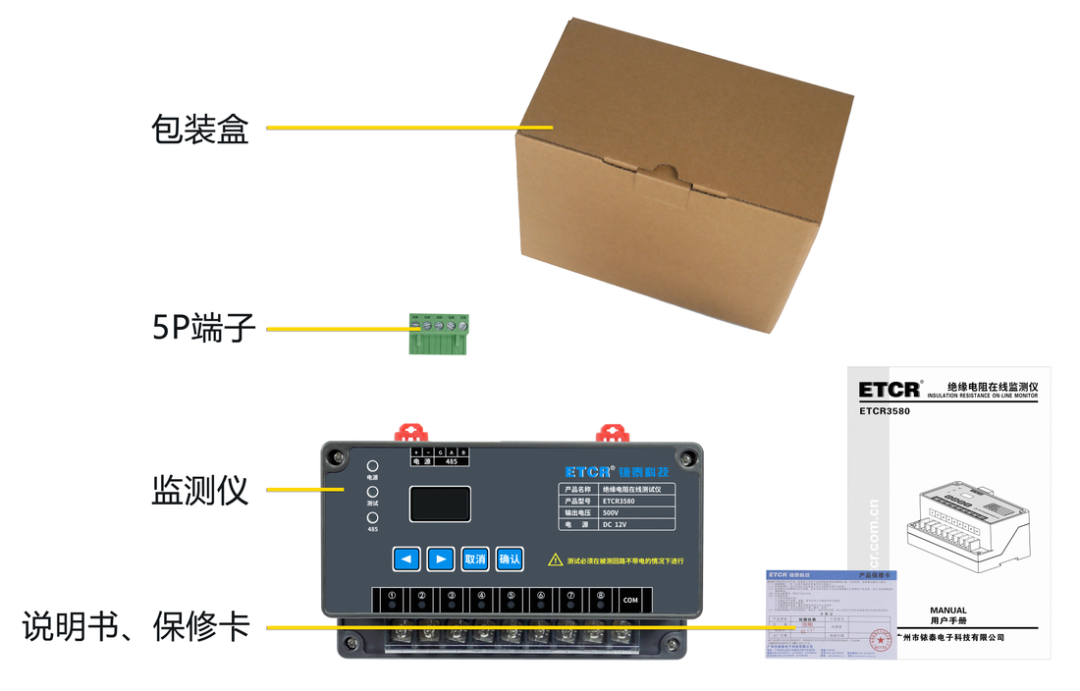

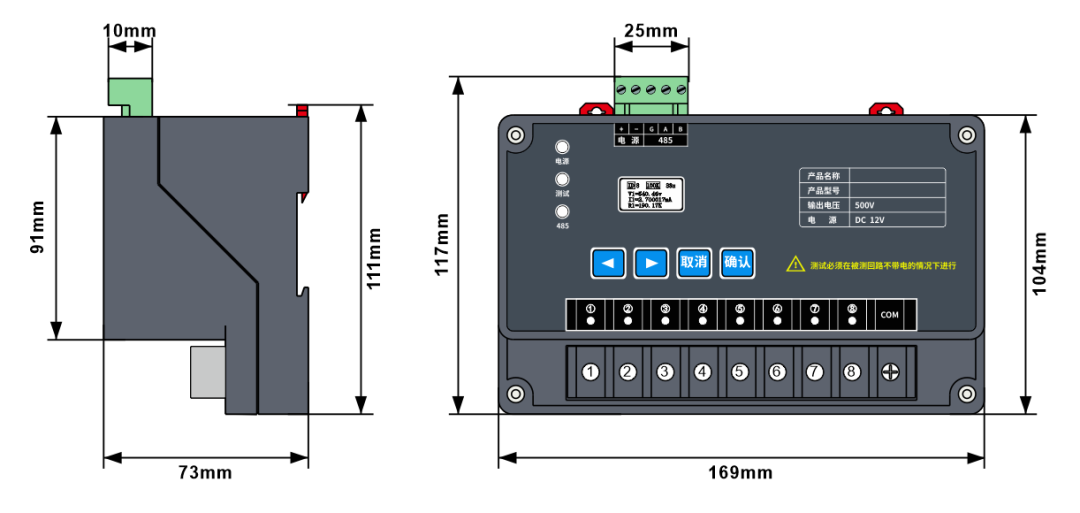

二、產品展示

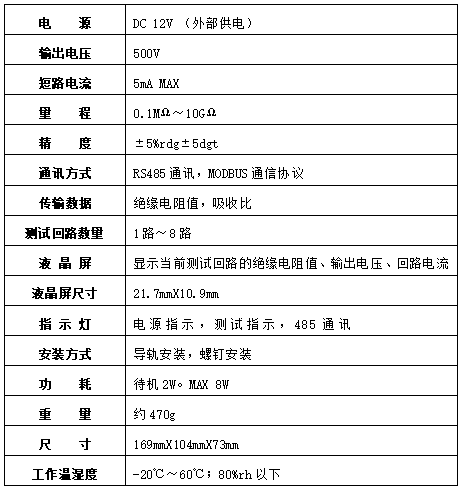

三、技術參數

四、產品接線

1.電源接線

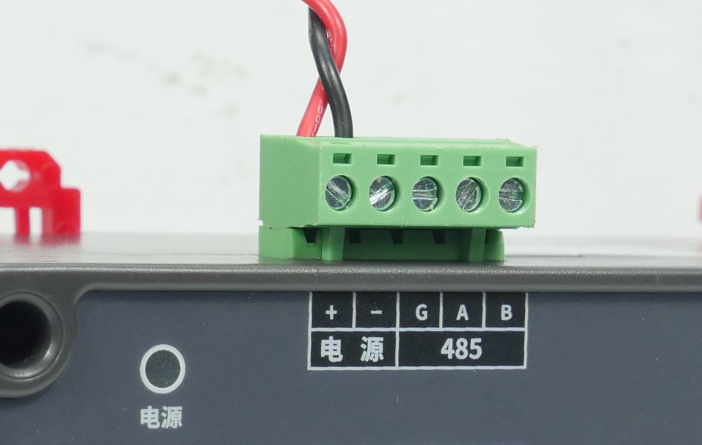

★工作電源接線：上方的五芯插頭左側兩端子是電源端子，左側為+，右側為-；電源電壓12V±1V，電源適配器工作電流不小于1A。供電正常時，電源燈點亮。

2.通信及測試接線方式

★RS485接線：按照上方5芯端子的指示從右側起依次為RS485B、RS485A、RS485GND.

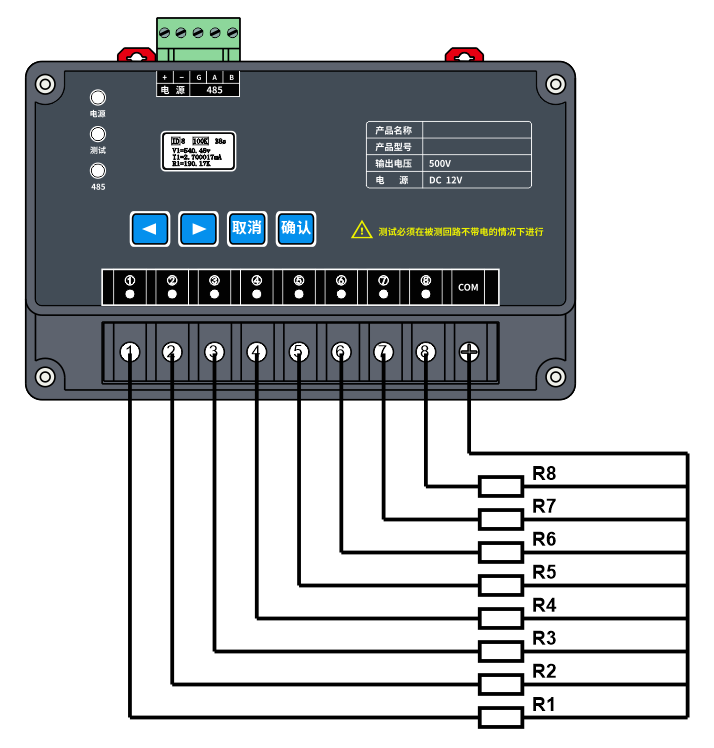

★測量端子接線：下方端子為8個回路的測量端子，從左側起依次為1、2、3、4、5、6、7、8、COM，COM端為所有測試回路共用。被測物的一端接8個測試端子中的一個，其絕緣端接COM。

測量的絕緣電阻依次是1←→COM、2←→COM、3←→COM、4←→COM、5←→COM、6←→COM、7←→COM、8←→COM之間的絕緣電阻。
