隨著科學技術發展，電力電子技術分為電力電子器件制造技術和變流技術（整流，逆變，斬波，變頻，變相等）兩個分支。現已成為現代電氣工程與自動化專業不可缺少的一門專業基礎課，在培養該專業人才中占有重要地位。
為滿足開設電力電子學科高校的教育教學需求、實驗室建設需求、科研產出需求、基礎教學需求。優利德特推出功率級電力電子快速原型開發與半實物仿真實訓教學系統，該系統可以滿足電氣工程、電力電子、自動化和控制科學等工科學科相關的教學與科研需求。
為老師解決了上課只講理論而學生無實際操作的難題。讓學生更加清晰的了解理論、仿真與實際硬件控制的關系，增強學生動手能力以及知識拓展能力，豐富學生知識庫，為培養下一代電力電子工程師提供堅實的后盾。
讓我們一起來看看
優利德SaturnLab PES-1000A電力電子模型開發與實訓系統的詳細內容
▍系統簡介
01 學科實驗平臺化
目前電力電子專業人員不僅要具備扎實的理論分析能力，還要掌握熟練的設計和調試能力。因此本系統面向電力電子學科提供模塊集成化的實驗平臺
02 沉浸式教學
本系統配套的課程軟件可將實驗過程和實驗結果以圖像化呈現，讓課程學習和實驗得到沉浸式過程體驗
03 MBD半實物仿真系統
本系統可提供硬件平臺和仿真平臺的互通互聯，為電力電子和驅動技術實驗教學和科研提供了一種新方式
▍系統開發
高等教育需求
本系統可支持電力電子和電機控制半實物仿真教學，滿足了電氣工程、自動化和控制科學等學科的教學與科研需求
基礎教學需求
本系統提供了貼近教學課本的實驗課程，涵蓋了《電力電子技術基礎》、《自動控制原理》等課程的相關基礎實驗
實驗室建設需求
本系統為全模塊化自建，占地空間少可快速完成實驗室的搭建，減少重復建設或者實驗改造的時間和成本
科研產出需求
本系統可以完成電力電子變換器、新能源發電技術、電機驅動、自動控制等領域的相關科研實驗內容
▍系統特點
硬件單元模塊化
1.采用亞克力封裝，美觀大方
2.單元架構模塊化使設計更合理，數字化更突出
完善的保護機制
具備硬件和軟件保護雙重保護，可靠性高，軟件保護可大大減少器件的損壞，可避免出現經常換器件的麻煩，同時強力保障了學生&老師的人身安全
全面的實驗指導教程
創新的交互式實驗課程軟件，可提供進行實驗所需的各種支持，不僅有過程指導而且還提供相關理論介紹，記錄測量結果，支持各類數據提取
仿真與實際結合
1.支持Matlab Simulink設計完成的仿真模塊自動生成軟件代碼，加載到實驗硬件中
2.使用高效，避免了繁瑣的編程和Debug工作
靈活，開放，可靠
1.可根據實驗內容搭配不同的硬件平臺
2.可提供各類算法模型，同時支持組合調用，大大縮短了上手時間
3.采用高可靠性的功率模塊和完善的測試接口，故障率低
4.具備數字仿真和物理電路的雙重驗證，設計更靈活，實驗數據更具說服力
▍系統構成
01 系統架構
02 硬件部分
● 快速原型控制平臺

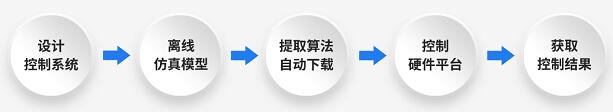

優勢：相對于一般離線仿真流程而言，快速原型控制平臺具備控制器與主電路，而且都是成熟穩定的，設計者只需建立離線仿真模型，實驗成功后，將算法部分分離出來下載到控制器中，再進行實際調試，最終獲得控制結果。

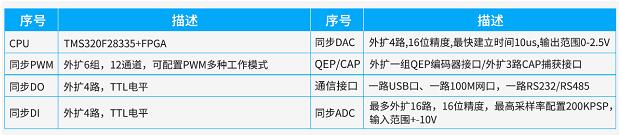

● 快速原型控制器資源
● DC-DC&DC-AC雙級變流模塊
● 測試儀器
03 軟件部分
● 組態監控軟件特點
創新的交互式實驗課程軟件，提供進行實驗所需的各種支持。它不僅提供實驗過程指導，還提供相關理論知識講解介紹，記錄測量結果，并可導出各類數據。 可自動保存實驗過程中的各種數據，具備龐大的數支持自主導入控制模型，進行快速原型控制器的程序一鍵生成與燒寫。
● 離線模型
通過對電路實驗原理進行仿真驗證，加深學生對理論知識的理解，得到實驗初步結果。
● 在線模型
① 實驗仿真完成后，將電路Simulink實驗仿真模型下發至快速原型控制器中，進行半實物仿真驗證。
② 程序下發至快速原型控制器中即可開始仿真，仿真結果可在組態監控系統中進行查看和驗證。

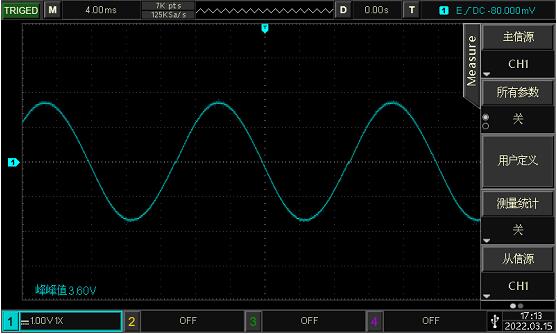

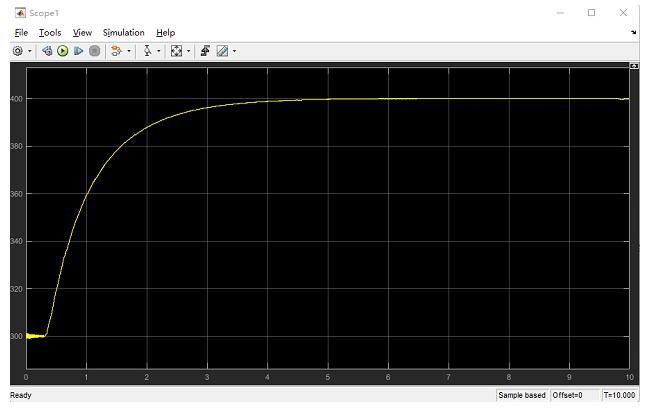

③ 在進行仿真的同時可通過示波器對實際輸出結果進行對比驗證。
● 導出模型

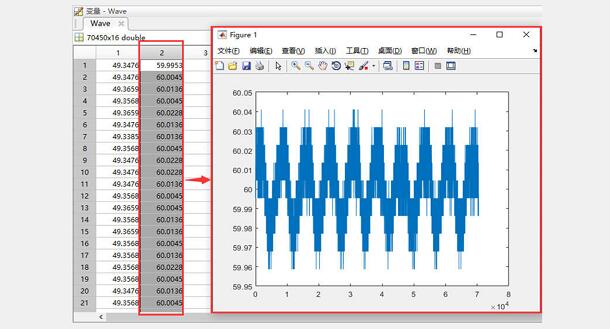

可通過“導出模型”功能將simulink離線仿真模型導出進行驗證、拓展等，通過“錄播”可將波形數據導出查看、分析。
▍開發學習
●學習流程
▍實驗課程
●實驗基礎
課程介紹
1.電力電子基礎
2.電力電子技術概念
3.電力電子器件概述
4.Simulink介紹
5.快速原型控制平臺介紹
脈寬調制PWM
1.PWM的基本原理和控制算法
2.PWM在Simulink如何實現
3.SPWM的基本原理和實現方法
4.SPWM在Simulink如何實現
DC-DC直流-直流變換
1.Boost升壓原理和功率硬件電路分析
2.Simulink離線仿真-Boost升壓電路
3.快速原型控制仿真-Boost升壓電路
4.BUCK降壓原理與功率硬件電路分析
5.Simulink離線仿真- BUCK降壓電路
6.快速原型控制仿真-BUCK降壓電路
AC-DC交流-直流整流
1.單相全橋PWM整流原理和電路分析
2.Simulink離線仿真--單相全橋PWM整流電路
3.快速原型控制仿真--單相全橋PWM整流電路
DC-AC直流-交流逆變
1.單相全橋獨立逆變?cè)砼c電路分析
2.Simulink離線仿真-單相全橋獨立逆變電路
3.快速原型控制仿真-單相全橋獨立逆變電路
4.單相全橋并網逆變?cè)砼c電路分析
5.Simulink離線仿真-單相全橋并網逆變電路
6.快速原型控制仿真-單相全橋并網逆變電路
●實驗進階
01
1.Simulink離線仿真--DC-DC+DC-AC兩級獨立逆變電路
2.快速原型控制仿真--DC-DC+DC-AC兩級獨立逆變電路
02
1.Simulink離線仿真--DC-DC+DC-AC兩級并網逆變電路
2.快速原型控制仿真--DC-DC+DC-AC兩級并網逆變電路
更多實驗，持續更新......
