客戶的聲音

想要長時間記錄功率測量波形數據。

功率變化較大，想要觀測到小于10ms的瞬態功率變化量，功率分析儀等儀器無法順利完成測量。

除了功率，還想同時觀測并長時間記錄振動、旋變、CAN等多種信號。

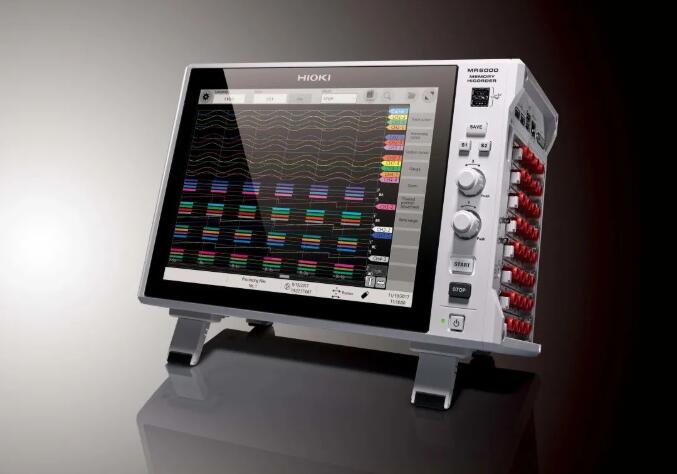

2022年6月1日，HIOKI日置存儲記錄儀MR6000大升級，最新V4.01版本增加瞬態功率測量功能，滿足有變頻電機的功率測量，旋轉角度測量需求的客戶。

突破自我極限

存儲記錄儀MR6000 V4.01的優勢

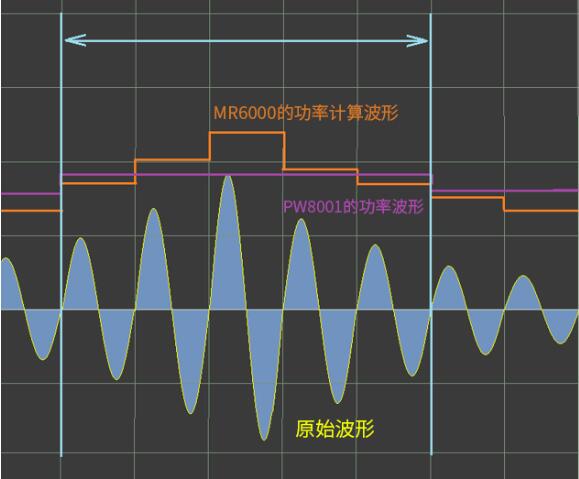

1、瞬態功率測量：強制平均時間OFF

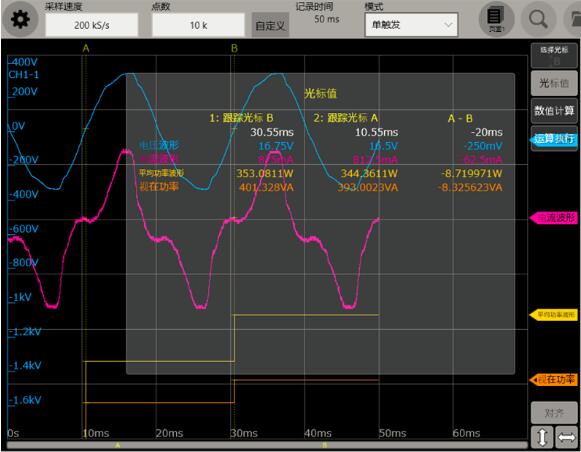

在較短的時間內，負載發生變化時的每1個周期的有功功率（P）、無功功率（Q）、視在功率（S）、電壓有效值（Urms）、電流有效值（Irms）等。

3的倍數的分割顯示，能更方便的觀看三相波形 。

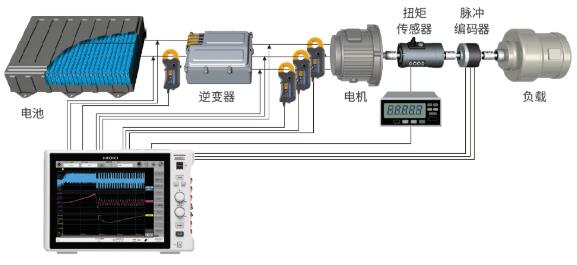

2、瞬態功率和其他信號同時測量

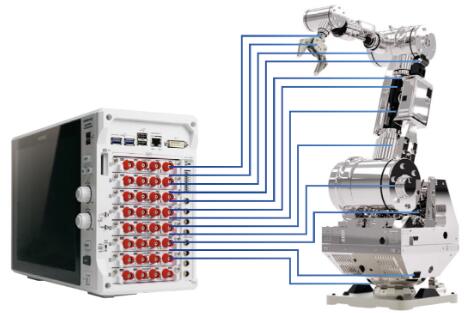

記錄儀最大32ch的同步采樣。

旋變信號（旋轉角度）、編碼器ABZ信號（旋轉角度）、機械振動（位移、速度、加速度） 都能同步測量。

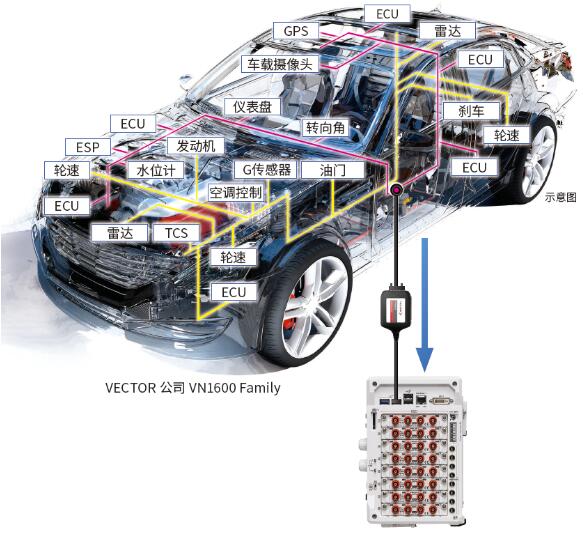

同時測量CAN?CAN FD、LIN的信號。

3、旋轉變壓器旋轉角度測量

使用MR6000 的波形運算功能。設置勵磁信號，cosθ、sinθ信號的波形運算公式后，求得電機的旋轉角度。

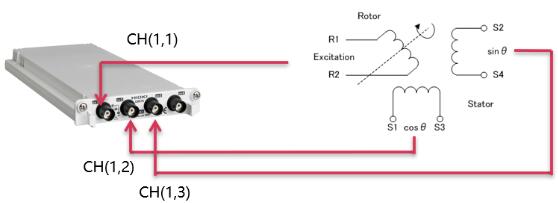

硬件配置和接線

運算公式設置

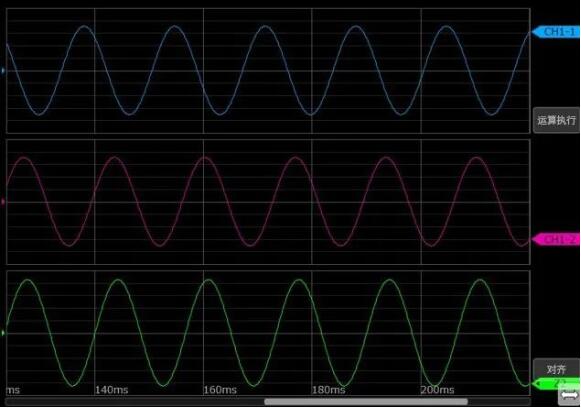

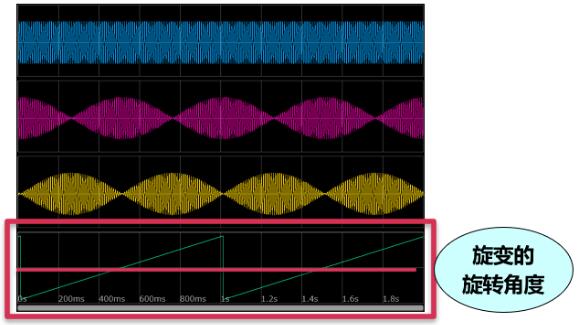

實際測量波形

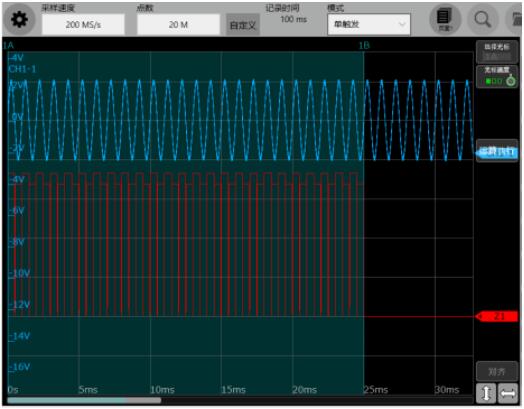

4、能施加正弦波和脈沖的波形發生單元

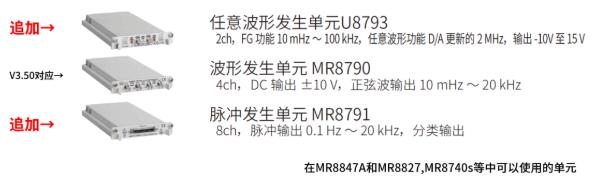

MR6000 V4.01新增了更多可選單元：MR8790（4ch）/MR8791（8ch），從而實現DC/正弦波/脈沖發生。

5、旋轉編碼器旋轉角度測量

設置旋轉編碼器ABZ信號后，就能得到電機的轉速、 旋轉角度。

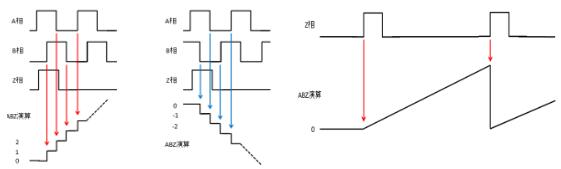

只限增量方式（絕對方式不行），A,B確定轉速和旋轉方向；Z用于確定零點。

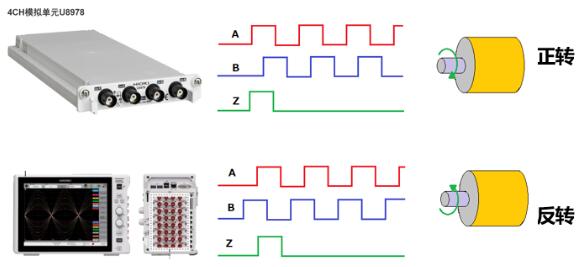

硬件配置和接線

運算公式設置

實際測量波形

6、長時間記錄瞬態功率變化量

同時兼顧長時間測量記錄和瞬時功率的分析

1、20MS/s 32ch的數據記錄 25MW的點數

2、使用實時保存、就能把1MS/s 32ch的 數據往SSD里存約1個小時

3、分析在記錄結束后可以對每5MW的波形進行分析

溫馨小貼士

該功能為6月1日之后出貨的存儲記錄儀MR6000標配功能。

針對已購客戶，HIOKI日置也提供免費主機升級服務，請聯系中國各地分支機構。
