2021年9月16-18日，在第23屆中國國際光電博覽會上羅德與施瓦茨（以下簡稱"R&S公司")將展出相干接收器件的片上測試解決方案，400G/800G光模塊或元器件測試解決方案，光子集成芯片和器件測試解決方案，新產品介紹：R&S®RTO6 系列示波器。
更多產品提前看

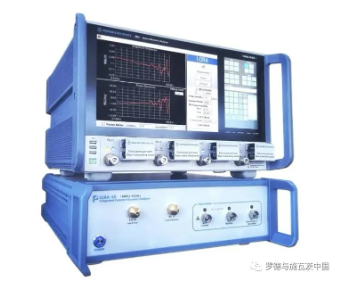

相干接收器件的片上測試解決方案
六幺四科技與R&S 67 GHz矢量網絡分析儀 ZVA67 協同工作，推出相干接收系統片上測試的完整解決方案 — ICRA-67 相干接收系統分析儀可實現器件的片上測量。
測試系統方案構成：
o R&S微波矢量網絡分析儀 ZNA或ZVA67
o ICRA-20光電底座
方案優勢：
o 測試參數完整（相對幅度響應，相對相位響應，絕對幅度響應（選件），絕對相位響應（選件），相對延時）
o 光源波長可定制（供標配波長如下：1310±5nm，1530-1565nm（C波段可調）
o 出色的精度和分辨率
o 極高的測試效率
o 可編程
典型指標：
o 射頻工作頻率：10 MHz-67 GHz
o 幅度-頻率響應不確定度: ±0.8dB（@50 GHz,典型值); ±1.3dB（@60 GHz,典型值）
o 典型相位不確定度：±2.5°
o 光源波長穩定性：±1pm
o 光源功率穩定性：±0.1dB

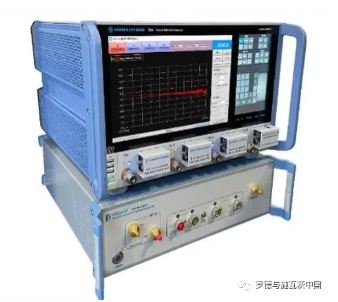

400G/800G光模塊或元器件測試解決方案
GOCA-67 通用光元器件分析儀基于微波光子技術，與R&S 67GHz矢量網絡分析儀ZVA67協同工作，集成了電-光（如激光器、調制器等）、光-電（如探測器等）和光-光（如光纖或光放大器、光濾波器、光復用器芯片等） 3 種器件的頻域參數（如帶寬、增益、帶內平坦度、S 參數）的測量功能。
GOCA-67 是表征電-光、光-電和光-光元器件的工具，適用于元器件研發、生產和應用的整個周期。尤其適用于高傳輸速率，如 100G、400G 等的傳輸系統、模塊或元器件。
測試系統方案構成：
o R&S微波矢量網絡分析儀 ZNA或ZVA67
o GOCA-67光電底座
方案優勢：
o 覆蓋電-光、光-電、光-光、三種光學器件性能參數測試
o 具有極低的噪聲、較高的電功率精確度和校準精度
o 波長分辨率1fm（125kHz @ 1550nm）
o 各模塊可根據生產、測試需求定制
o 最大程度簡化用戶操作
o 高測試效率，時長僅為幾分鐘
典型指標：
o光波長測量范圍：1260nm~1625nm
o 光源特性: 1310 nm ± 10 nm；1530-1565 nm（C 波段），步進可調，0.4nm 間隔；其他波段客戶可定制;
o 支持用戶使用外置光源。
o 射頻工作頻率10 MHz ~ 67 GHz
o 內置光功率計
o 幅度-頻率響應不確定度：±0.8 dB （@50 GHz, 典型值）; ±1.3 dB （@60 GHz, 典型值）
o 典型相位不確定度：±2°

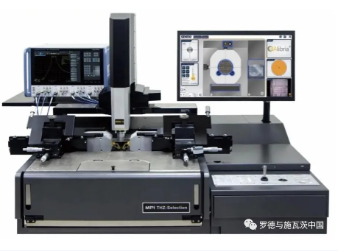

光子集成芯片和器件測試解決方案
測試系統方案構成：
o R&S微波矢量網絡分析儀 ZNA或ZVA67
o GOCA-67光電底座
典型指標：
o 雙光源，波長步進可調，接受定制
o 頻率：10 MHz-67 GHz（光電、電光）
o OE最高頻率：10 MHz-110 GHz
o 幅度-頻率響應不確定度：±0.8 dB （@50 GHz, 典型值）；±1.3 dB （@60 GHz, 典型值）
o 典型相位不確定度：±2°
o 光光測量（選件）：幅度、相位、延時、長度

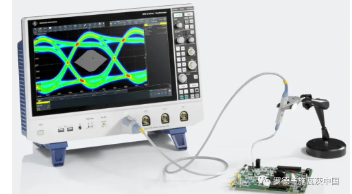

新產品介紹:RTO6系列示波器
方案優勢：
o 捕獲信號所有細節-具有出色的信號完整性
o 看的更多-高達16 位的分辨率
o 尋找復雜信號的細節-具有高級觸發功能
o 測量更多-具有長存儲深度
o 多合一測量儀器：模擬信號、邏輯信號、協議解碼、頻域測量，電源完整性，任意波信號發生器，碼型發生器，脈沖源
典型指標：
o 最大帶寬6 GHz
o 每秒 100 萬個波形
o 9.4 ENOB 實現終極信號完整性
o 2G最大內存
o 專屬頻率區域觸發
