ETCR1050無線高壓相序測試儀是專為高壓線路及高壓開關柜（中置柜、環網柜等）相序測試及核相而精心設計制造的，儀表突破傳統核相器電壓等級限制問題，可以在極低電壓線路中進行相序測試，無需根據不同電壓等級購置多套儀器，節省成本，減少攜帶，省時快捷。儀表除了相序測試，還具有核相、相位測試、頻率測試等功能，還有驗電及線路電壓顯示功能。當線路電壓超過35kV，必須使用非接觸測試，測試時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成相序測試與核相，無需直接接觸高壓導線，安全快速。測試儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，使測試更簡單輕松。監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。

應用于500KV以下電力高壓線路相序檢測、核相、相位測試、頻率測試、驗電等。

產品特點:

◆采用無線傳輸技術，核相準確操作便捷。

◆核相電壓：30V～500KV。

◆核相距離：200m。

◆語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。

◆采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，清晰直觀。

◆儀表還具有驗電功能，電壓等級顯示功能。

◆數據存儲功能，能存儲200組數據。

◆USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。

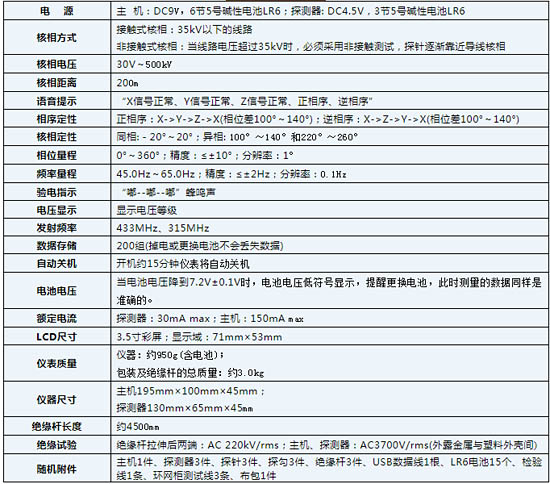

技術規格:

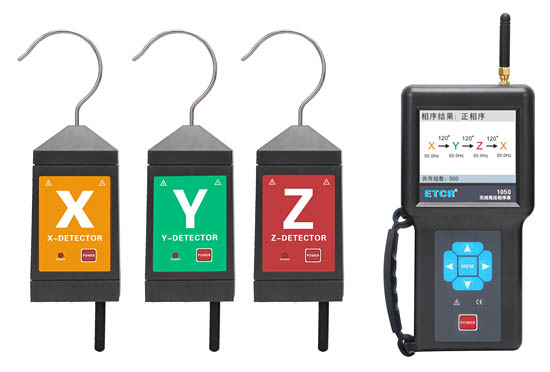

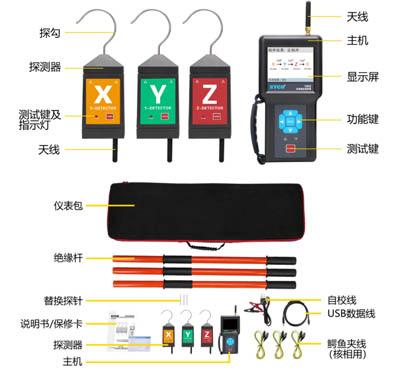

產品展示

產品應用

相序測試：

分別將X探測器、Y探測器、Z探測器按順序逐步靠近或接觸相線。高壓核相時，探測器無需直接接觸高壓導線，將探測器探鉤逐漸靠近導線，當感應到電場后探測器會發出提示音及指示燈持續閃爍，完成驗電功能。

非接觸測試時，若各相線相互比較近，應選遠離其它導線的位置進行測試。

 測試完成后，接收主機上顯示正相序或者反相序。

核相測試：

核相時先將X探測器靠近或接觸任一相線，再將Y探測器靠近或接觸要核的其它相線。高壓核相時，探測器無需直接接觸高壓導線，將探測器探鉤逐漸靠近導線，當感應到電場后探測器會發出“嘟--嘟--嘟”提示音及指示燈持續閃爍，完成驗電功能。低壓核相(400V及以下)，特別是對配電箱的低壓進行核相，請將金屬探鉤換成金屬探針。

非接觸核相時，若各相線相互比較近，應選遠離其它導線的位置進行測試。
