石油化工是我國的支柱產業，也屬于高風險行業，許多重要設備長期在高溫、高壓、腐蝕、有毒、易燃、易爆等惡劣環境下運行，潛伏著火災、爆炸等危險隱患。對生產和存儲環節中的重要設備——儲油罐和儲氣罐進行嚴格的安全監測，關乎安全生產、產品質量管控等。

▲儲罐安全監測特性與用戶需求

1、紅外熱像儀在儲罐上的應用價值

利用紅外熱成像高科技監測技術，對儲油罐和儲氣罐的安全監測，可達到防火控災與提質增效雙重保障。

◎更安全

快速實現對儲罐隱患一覽，事前預警，防止事故發生。

◎更高效

通過紅外熱像圖直觀查看、分析儲罐外壁的溫度場，設備狀態一目了然。

◎提升自動化水平

24h不間斷自動監控，實現無人值守，提升企業自動化系統水平。

◎經濟效益更高

防止生產中斷，減少事故發生，減少人力成本投入，經濟效益更高。

2、紅外熱像儀在儲罐上的具體應用

高德智感紅外熱成像儀在石油石化行業的儲罐設備上應用，主要有兩大用途：用于監測儲罐液位和檢測罐體溫度分布。

01、監測儲罐設備液位

紅外熱像儀用于監測儲罐液位線：可防止液位過高，導致溢油和氣體泄露造成的安全隱患和損失；同時防止液位過低，影響企業生產效率。

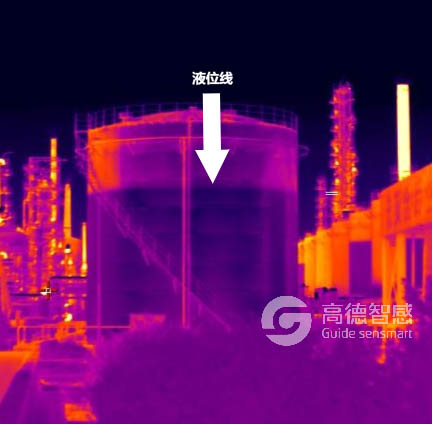

▲高德智感在線式紅外熱像儀清晰呈現油罐液位

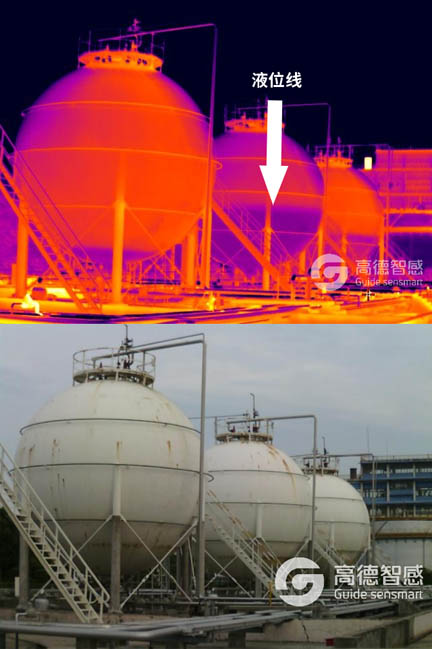

▲高德智感在線式紅外熱像儀清晰呈現液化氣液位

如上圖，因儲罐內液體（原油、柴油、汽油）與空氣、氣體（天然氣）與空氣等存在的兩種介質的比熱容不同，吸熱和散熱的速度不一致，因而產生溫差，溫差越大，用紅外熱成像儀檢測出的溫度分界線越明顯，可直觀確定儲罐內液位線的位置，高效、省力、直觀、安全。

區別于傳統的差壓式/電容式液位測量?jī)x，通常其應用于儲罐內部，長時間使用易腐蝕會造成測量?jī)x失效，而利用紅外熱成像技術，可遠距離對儲罐進行監測，避免了因液位儀失靈導致生產中斷或溢出等生產和安全事故，同時對存儲容量有明顯偏差的罐體進行深入檢測，避免潛在的危險。

02、檢測罐體溫度分布

紅外熱像儀用于檢測罐體溫度分布：利用儲罐溫度圖像可視，可直觀判斷罐內積垢程度、罐體襯里損傷程度等，及時發現安全隱患，同時還可指導生產，根據內襯損傷程度，制定合理科學的檢修方案，為生產提質增效。

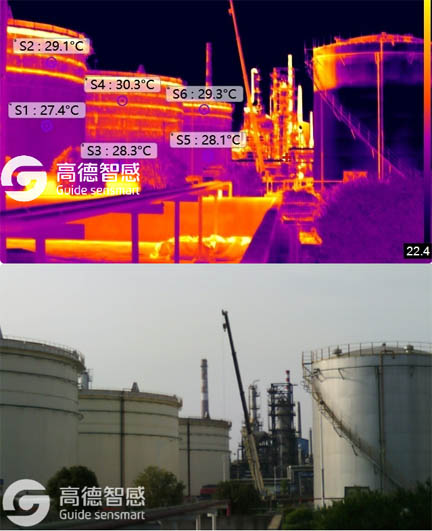

▲高德智感熱成像儀對儲罐進行溫度檢測

如上圖，紅外熱成像儀檢測到罐體溫度場分布較為均衡，是儲罐的正常運行狀態。如若在某個周期內，罐體出現明顯溫度過高或過低的溫度部位，運維人員則需重點關注這個部位，判斷異常原因，及時進行預防性維護。

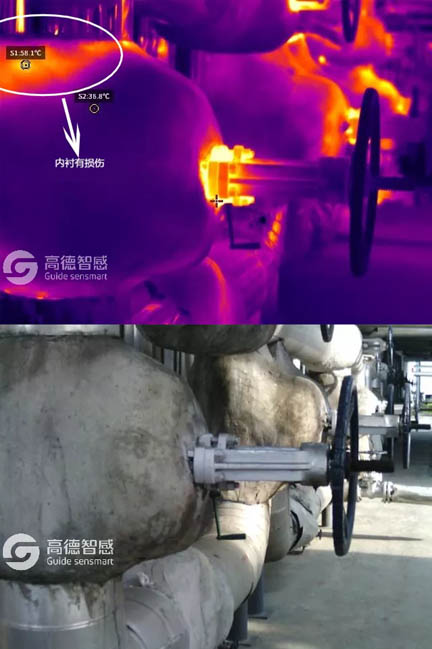

▲上圖中，可明顯看出此處存在內襯損傷情況（圖為換熱器）

3、儲罐設備監測解決方案

◎在線式監測+移動式巡檢，非接觸式高效安全

◎在線式可全天候?qū)崟r(shí)監控，守護儲罐安全運轉

◎C系列對儲罐重點部位進行巡檢，靈活便捷

◎不受風雨雪、黑夜影響，儲罐狀態直觀清晰

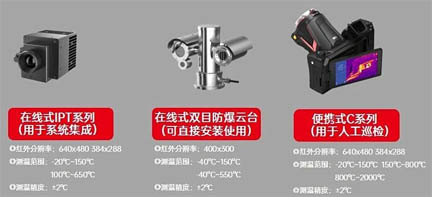

高德智感在線式紅外熱像儀，可24h不間斷對儲罐進行安全監測，運維人員在監控中心即可遠程監控現場，隨時掌握儲罐工作狀態。IPT系列產品用于系統集成，體積小，重量輕，便于集成；雙目防爆云臺產品可直接在現場安裝使用。

高德智感便攜式C系列紅外熱像儀，運維人員可移動式巡檢，隨身攜帶，對油罐重點部位進行非接觸式檢測，及時發現和消除安全隱患，構建儲罐的安全屏障。
