對于水務公司來講，多年來一直面臨著技術與信息不對稱，沒有辦法正確判斷水表質量；標準不統一，水表不能互換；沒有專業知識和技術能力，不能保障水表長期可靠運行的三大問題。
而無磁水表不同于卡表管理失控、分線制水表后期維護失控、光電直讀水表使用時間越長越感到產品失控的缺點，因?yàn)殡娮觽鬏攩卧推胀C(jī)械水表相互獨立更換的優勢，針對水務公司面臨的這三大問題，在市場上得到一定的肯定和青睞。

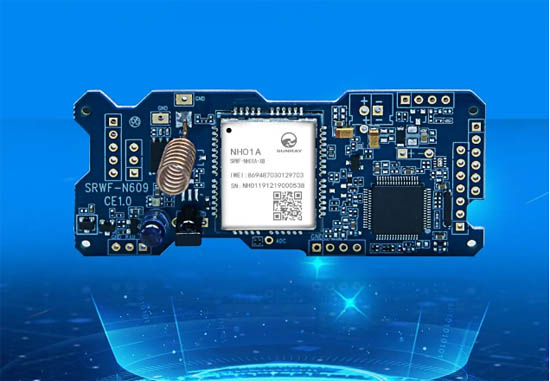

就電子傳輸單元來說，無磁水表可配備靈活多變的傳輸方式，Mbus有線、LoRa無線、NB-IoT可以任意組合隨時升級。其中，NB-IoT的應用最為迅猛，一方面源于國家政策的大力支持，NB-IoT網絡部署2020年底將實現縣級以上城市主城區的普遍覆蓋，重點區域深度覆蓋；另一方面，遠程抄表作為水務公司的基礎業務，水表企業為迎合市場發展，紛紛加大NB-IoT表的研發力度，水行業成為NB-IoT垂直應用領域規模增速最快的市場之一。
就水表的機械讀數轉換為電子讀數的機電轉換中，無磁計量傳感器在無線智能水表上得以廣泛使用。隨著NB-IoT無線傳輸模組在無線智能水表上的大量使用, 無線射頻信號干擾水表計量傳感器，導致機電不一致的問題就日漸突出。
傳統解決方案并不能完全解決
無磁計量傳感器被干擾的問題！
深耕行業16載，7代產品迭代開發，
桑銳電子找到一個新方法，
有效解決NB無磁智能水表機電不一致！
無磁計量傳感器主要分為二種。一種是LC振蕩式傳感器，另一種是電渦流式計量傳感器。行業中被水表廠家應用較多的是電渦流計量傳感器傳感器，下面就以此為例子進行分析。
傳統解決方案是減小無磁計量傳感器脈沖線的輸出阻抗, 采用更低的系統工作電壓和盡量短的脈沖傳輸線的辦法, 來減小信號線接收NB射頻信號的目的，從而達到降低無磁計量傳感器被無線射頻信號干擾的概率。這樣做一方面降低了電源使用效率帶來了系統功耗的上升, 從而降低了無線智能表的電池使用壽命，帶來整表成本的增加。另一方面只能從一定程度上降低無磁計量傳感器接收干擾信號的強度，并不能完全解決無磁計量傳感器被干擾的問題。
桑銳電子提出了一種能夠完全解決無磁計量傳感器被NB射頻信號干擾的方法，從而完美的解決了NB無磁智能水表機電不一致的問題。跟著小編看看其中的電路原理解析吧！
系統說明

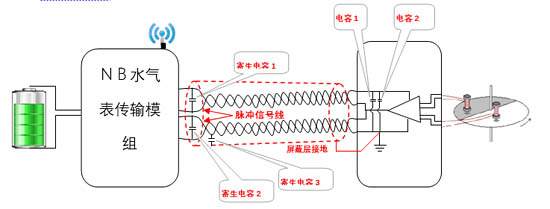

圖1：NB無磁水表架構圖
系統工作原理
如圖1所示，NB無磁水表通常用2個電源線和2根信號線把無磁計量傳感器和NB傳輸模組連接在一起。其中電源線是無磁計量傳感器的電源供電線，信號線是無磁表頭轉換后的正反轉脈沖信號線，未采用本發明方法處理的無磁計量傳感器脈沖線和電源線上耦合的異常波形圖如圖2和圖3：

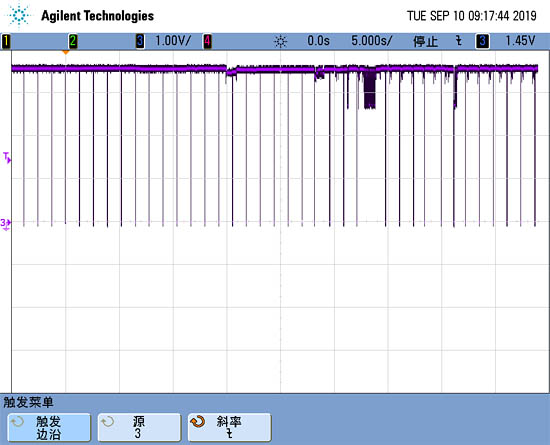

圖2 未采用本發明方法處理的無磁計量傳感器脈沖線和電源線上耦合的異常波形圖

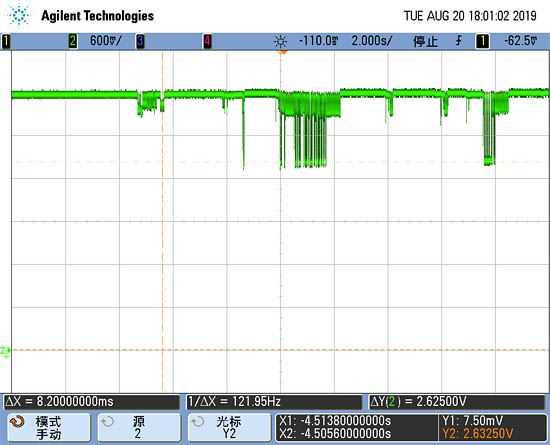

圖3 未采用本發明方法處理的無磁計量傳感器脈沖線和電源線上耦合的異常波形圖
如圖2和圖3所示：從示波器測量的波形看，當NB模組發射信號時，耦合到脈沖信號線上的NB差模信號導致無磁計量脈沖輸出線上出現了異常脈沖，此異常脈沖反射到無磁計量傳感器的計量芯片上，從而干擾了正常的無磁計量工作，導致無磁計量模組采集的正常脈沖數據丟失，進而導致NB無磁智能水表的機械讀數大于電子讀數，電子模塊出現少計量的情況。
針對上述問題，桑銳電子設計了一種由四芯雙絞屏蔽線和消震電容構成的射頻差模信號吸收電路，來解決無磁計量傳感器上出現的差模NB射頻信號。
原理如下：
NB模組和無磁計量傳感器之間的傳輸線采用四芯雙絞屏蔽線，VDD電源正極和正轉脈沖線雙絞，GND電源地線和負脈沖雙絞，線纜的外層為金屬屏蔽層連接無磁計量傳感器的GND。
分布在VDD和正脈沖雙絞線上的寄生電容，根據電容阻斷直流通交流的特性把正脈沖線上感應的差模有害NB射頻信號耦合到VDD電源線上，而電容具備信號的反向作用，把正脈沖線上的有害脈沖轉變成反向脈沖，并通過消震電容1和濾波電容2與地線上波形相同的正脈沖相互抵消，達到消除異常脈沖的目的。
分布在GND和負脈沖雙絞線上的寄生電容，根據電容阻斷直流通交流的特性把正脈沖線上感應的差模有害NB射頻信號耦合到GND，達到消除異常脈沖的目的。
通過桑銳電子發明的四芯雙絞屏蔽線和消震電容構成的射頻差模信號吸收電路，能夠很好的把正負脈沖信號線上的感應有害波形完美消除，解決在NB發射信號的干擾環境下無磁計量傳感器準確計量的目的，從而保證NB智能無磁水表機電的一致性。增加射頻差模信號吸收電路后正脈沖線上的波形如圖4：

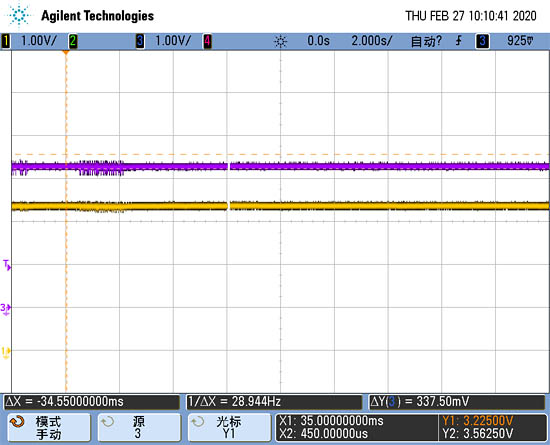

圖4 增加射頻差模信號吸收電路后正脈沖線上的波形
智能水表是一個龐大網絡系統，正確選擇高品質智能水表產品、施工標準化加完善的運維機制是保障智能表成功的三大必備因素。
桑銳電子深耕行業16載，歷經7代產品迭代開發，針對傳統解決方案不能完全解決無磁計量傳感器被干擾的問題，找到了一個解決NB-IoT無磁智能水表機電不一致問題的新方法，為水務公司選擇NB無磁智能水表保駕護航！
