固緯 MDO-2000E系列是一款多功能混合域示波器。該系列包括四個型號: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

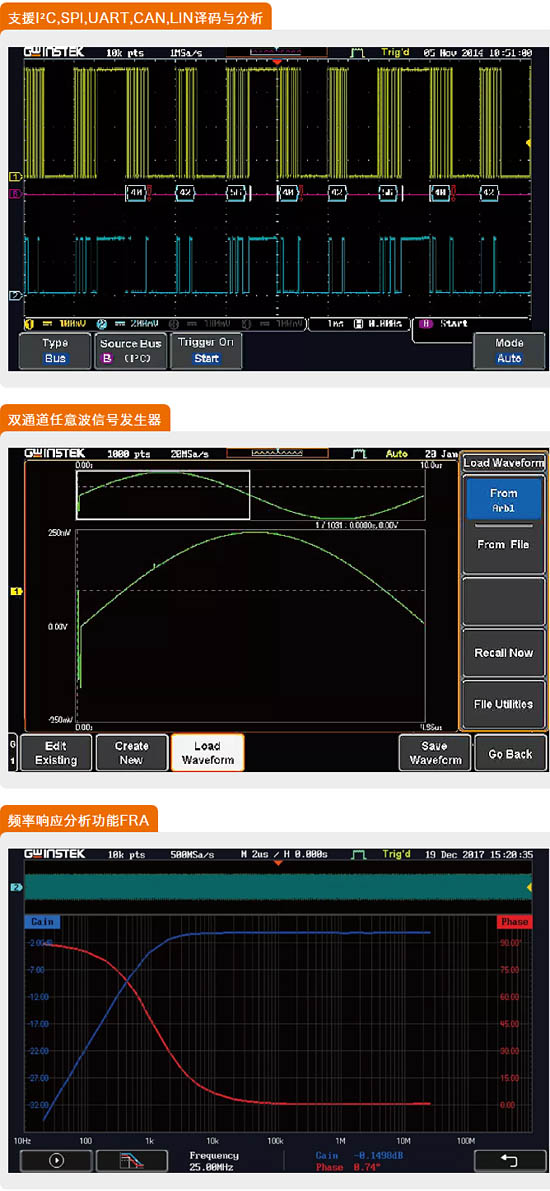

MDO-2000EG具有內置頻譜分析儀和雙通道25MHz任意波發生器；MDO-2000EX具有內置頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源；MDO-2000EC具有內置邏輯分析儀、頻譜分析儀和雙通道25MHz任意波發生器；MDO-2000ES 具有內置邏輯分析儀、頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源“六合一”機種全功能示波器；MDO-2000ES是T&M行業配備邏輯分析儀、頻譜分析儀、信號發生器、數字萬用表和電源功能的唯一示波器。

在操作MDO-2000E的頻譜分析儀時, 用戶可以根據測試要求輸入中心頻率、掃寬、起始頻率和停止頻率, 從而快速,、直觀地觀察所需的頻率范圍,使用戶體驗直實頻譜分析儀的用戶界面。在觀察頻域顯示時, 工程師可以觀察波形特性, 這些波形特性不容易從時域波形中看出,例如波形的諧波成分和調制信號的頻率特性。

頻譜分析儀模式

常規示波器的 FFT 總是將整個信號帶寬計算為采樣率 (Fs)的一半。然而, 計算能力不足不能用更多的點進行 FFT計算。由于計算結果的頻率分辨率不足, 用戶無法得到信號的詳細頻率信息。而MDO-2000E分析感興趣的信號譜。與示波器的FFT相比, 使用MDO-2000E系列的工程師可以有效地對頻域進行信號測量。

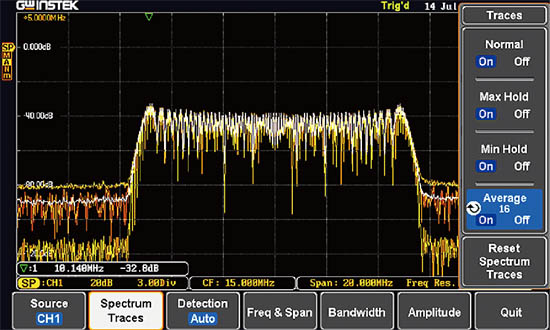

MDO-2000E的頻譜分析儀還包括頻譜軌跡設置( 正常、最大保持、最小保特和平均) 用戶可以自由選擇各種頻譜軌跡同時顯示。 可以為每個軌跡單獨設置檢測方法(Sample, +Peak,-Peak 和 Average)此外,用戶通過游標(Cursor) 可以手動標記相應的位置以反映頻率和幅度,搜索功能也可以應用于對頻譜的峰值表。幅度以 dB 顯示,標記可以獲得測量數據。
