2018年12月14日，“達柏林杯”第十四屆中國地暖產業高峰論壇在北京九華山莊成功召開。會上，德圖儀器產品市場經理李婷婷以《正確認識紅外熱像儀用于地暖管道檢測》為題，從熱的理論、地采暖的過程、檢測方法的實踐運用等方面進行了詳細分析，從而幫助大家正確認識紅外熱像儀，并向大家清楚地介紹到底應該如何正確使用。

以下為演講實錄：

“德圖儀器”產品市場經理-李婷婷

非常榮幸與大家有這樣一年一度相聚的機會，德圖與整個暖通行業接觸很長時間了，大家從一開始對德圖產品的不理解到現在的逐漸接受，這一過程是可喜的。然而，許多使用者也反映在產品使用環節還存在一些問題。所以我本次的演講與分享就從產品運用這一非常小的點來入手，幫助大家正確地認識紅外熱像儀，同時也正確掌握它的使用方法，令其發揮最大的使用價值。

首先介紹一下什么是紅外熱像，紅外熱像可以幫助我們看到隱藏在所有物體背后的能量，因而我們可以將其認定為一個溫度值。其中，熱像的概念是將紅外的能量呈現在圖像上，通過圖像所呈現的溫度高低值，協助用戶發現其中的一些問題。

這幾年在與大家接觸的過程中，很多人會問我一個問題：紅外熱像儀能夠投射多深，它最深能夠測量埋在地下多少米的管道？

針對上述問題，我來舉一個簡單的例子。比如您家里的墻壁有20cm厚，如果真的有一個能夠穿透地面的儀器，那么它無疑也一定能夠穿透墻壁……大家覺得會有這樣的儀器出現嗎？這是危害人身安全的！可能軍工上有，但是民用上，大家可以思考一下，能否接受一個產品的投射性？我認為是不可能的。

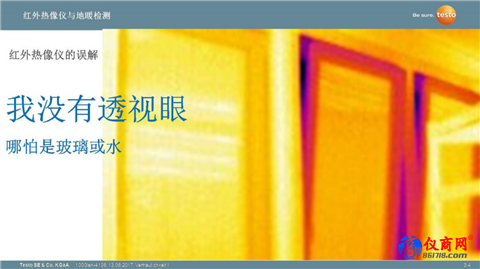

所以，當很多人問紅外熱像儀到底能夠投射多深時，我是很無奈的，因?yàn)樗鼪]有任何的投射性。我們?nèi)四軌蛲ㄟ^玻璃看到戶外的樹或者一些建筑等，但是對于紅外熱像儀來講，即便是玻璃或者是水，都相當于是一堵墻，是非透明的。

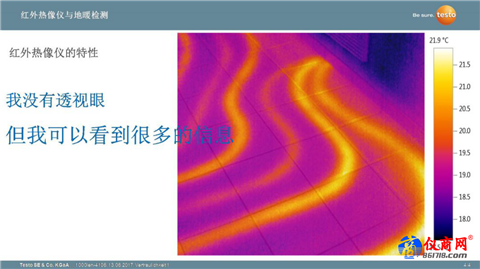

這時就會有人問了，既然沒有投射性，那它的測量依據是什么？事實上，我們可以根據熱理論看到很多信息。比如可以通過表面的一些熱性能，看到其下層或者是地下的信息，這源于它有一個非常重要的功能，即熱傳導。

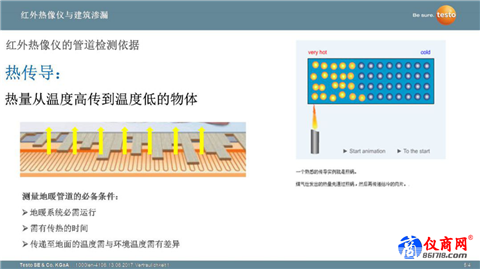

不管是電還是水供熱，其最基礎的信息就是熱傳導。熱傳導在物理中是一個比較基礎的理論，指的是熱量從溫度高的物體向溫度低的物體進行傳導的過程。譬如別人給你捂手或者燒開水都是熱傳導的過程。類似的，地暖采暖的過程也屬于熱傳導，因而我們就可以通過紅外熱像儀進行相應的測量。

當您拿到紅外熱像儀進行檢測時應該注意幾項測量的必備條件：首先，地暖系統必須處于啟用狀態；其次，從水到地暖管道再到地面乃至房間內，地暖采暖的熱傳導是需要時間的，因而在測量的時候要留出相應的等待時間；第三，傳導這一過程要求地面和環境溫度之間必須要有差異，如果二者沒有溫差，就很難讓用戶直觀地觀察到測量的結果。

也有朋友詢問，為什么我拿著紅外熱像儀去測量，出來的畫面就是不清晰呢？是因?yàn)槲业膬x器不好嗎？其實不然，我們還可以通過一些相應的檢測方法協助我們獲取非常清晰的圖像，這里就會涉及另一個關鍵詞——熱平衡。

熱平衡是溫度高的物體向溫度低的物體進行熱傳導到一定時間以后，當Q吸=Q放時，溫度達成一致的狀態，我們稱之為熱平衡。一般來說，采暖系統到最后都會慢慢形成熱平衡的狀態。

大家可以通過以上PPT右側的兩幅圖直觀地看到其一開始形成的加熱過程，慢慢的所有鋼絲滾軸都會與環境達成一致，形成平衡狀態，而這一過程是不停在動的，并不是均衡靜態的。同樣，地暖管道在加熱的過程中，也會慢慢地將熱傳遞到地板，并不停地將熱傳遞至周圍環境，最終形成溫度均熱的情況。

基于上述，我們其實很難看到管道的測量成像呈現出一片熱一片紅，它是和整體的測量原理，比如熱傳導、熱平衡有關系的。即便是當前地暖已然形成熱平衡，測試出來的圖譜也不一定是涇渭分明的，這里還是需要注意一下。

此外我們還需要注意的情況是運行時間，前面說到測量的時候首先是需要等待，但是等待的時間不宜過長，應總結出一個最佳的測量時間。

有人問最佳的測量時間怎么控制？這就不得不提一個參數——導熱系數。熱傳導是最重要的概念之一，而導熱系數是材料導熱能力最直接的體現，導熱系數高的材料傳熱也會非常快速。根據這一特性，可以發揮不同材料的最大用處。譬如地磚和地板，地磚的導熱系數平均是1.99，地板是0.38，我們在用儀器測量的時候應注意，比如給地磚地面做測量時，等待的時間比地板應短一些。所以說，測量時的各項參數很重要，經驗也必不可少，靈活掌握，才能更好地發現問題。

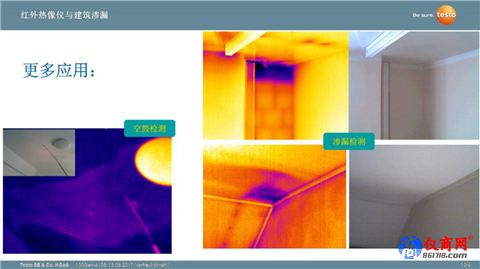

除了上述這些，紅外熱像儀還能在哪些領域發揮作用呢？事實上，我們的系統與建筑的對接性非常大。我們所做的溫升、舒適等系統，其實都依賴于建筑本身，而紅外熱像儀還能檢測建筑的氣密性，包括一些濕氣的滲漏，以及保溫隔熱情況等。上圖右側是廣州的一個保障房，紅外熱像儀可以勝任其中墻體建筑相關的缺陷性的檢測。所以大家應該用發展的眼光看待紅外熱像儀整體的業務性能，我們所提供的產品系統一定是滿足多元需求的。

德圖是一家始于1957年的德資企業，致力于暖通相關系統的測量等領域，希望大家如果有這方面的測量需求可以關注我們，進行溝通合作！誠摯地希望與大家有更多的交流機會，謝謝！
