在所有射頻和微波系統中幾乎都要用到放大器,放大器也是通信、雷達和衛星轉發系統中必不可少的單元,因此應用非常廣泛。在平時的測量中,更多地關注放大器的線性參數,如增益和回波損耗,但當放大器的輸入功率超過一定值后,會脫離線性增益區域使放大器接近飽和狀態(即增益壓縮),如圖1所示,相對于線性增益下降1dB的輸入(輸出)功率電平稱為1dB壓縮點。

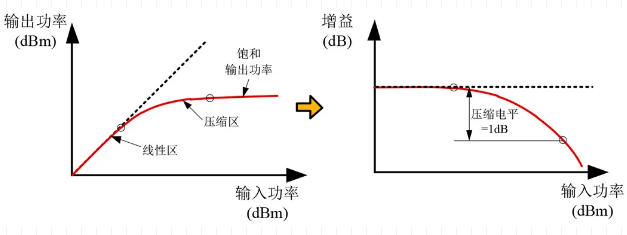

圖1 放大器的輸入輸出特性
功率過大帶來的增益下降、諧波增大等問題,會給系統的設計帶來麻煩甚至毀滅性的破壞。放大器芯片在使用時希望工作狀態在線性區,因此增益壓縮測試對獲取放大器的性能參數并指導設計生產很重要。
增益壓縮測試系統包括3672矢量網絡分析儀、探針臺、探針和功率計等設備,可實現對微波放大器芯片線性參數及壓縮參數的測試。通過一次測量,即可得到全部頻點的壓縮點,將壓縮點的輸入功率、輸出功率及增益等信息一次顯示出來。通過壓縮參數和線性參數的對比,可以看出放大器在線性區和飽和區的工作狀態發生了哪些改變。測試的主要參數如下:
1)S21:線性增益;
2)CompIn21:壓縮點的輸入功率;
3)CompOut21:壓縮點的輸出功率;
4)CompGain21:壓縮點的增益;
5)CompS11:壓縮點的輸入匹配;
6)DeltaGain:壓縮點的增益-線性增益。
本文設計了On-wafer測試試驗,搭建基于矢量網絡分析儀的增益壓縮測試系統,通過對放大器芯片的測試,介紹片上測量增益壓縮的基本步驟。
1、系統組成
1.1 測試系統
測試系統組成如圖2所示,此系統的主要組成為:
1)3672系列矢量網絡分析儀。型號3672D,頻段10MHz~50GHz;
2)探針臺。型號:CASCADE 12652B-6;
3)GSG探針。型號:CASCADE I67-A-GSG-150,間距150μm,2個;
4)校準片。型號:CASCADE 101-190C;
5)直流探針;
6)直流電源;
7)USB功率計探頭。型號:87233連續波功率計探頭,頻率范圍50MHz~40GHz,功率范圍-60dBm~+20dBm,如圖3所示。

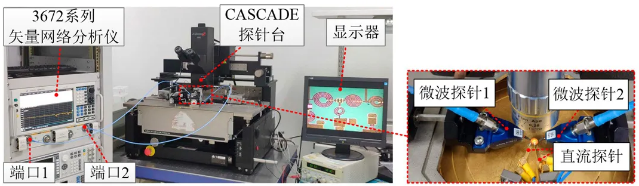

圖2 在片測試系統構成

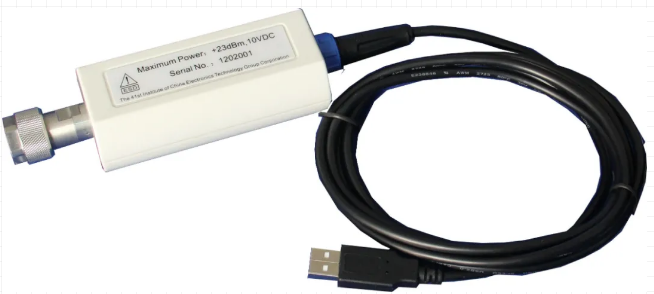

圖3 功率計探頭
1.2被測器件
被測器件為放大器,有源元器件,其工作頻率范圍為2.6GHz~3.8GHz,電壓+5V@42mA。
2、測試流程
2.1 測量設置
(1)開啟矢量網絡分析儀預熱充分;
(2)根據增益壓縮測試要求及預測試分析,在矢量網絡分析儀中點擊[響應]→[測量]→[測量類],選擇[增益壓縮],如圖4所示。

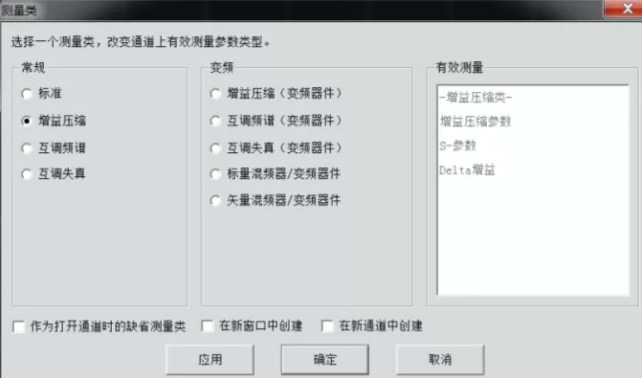

圖4 建立增益壓縮測量對話框
設定增益壓縮測試頻率范圍、功率范圍及壓縮方法等,如圖5所示。其中可以設置壓縮方法,支持的壓縮方法有:
1)從線性增益壓縮 壓縮電平依據線性壓縮獲得;
2)從最大增益壓縮 壓縮電平依據最大壓縮電平測得;
3)從回退點壓縮 利用壓縮電平和回退點找出壓縮點;
4)X/Y壓縮 利用特定參量(X和Y)作為標準找出壓縮點;
5)飽和態壓縮 與最大增益壓縮相似,除了特定的壓縮電平從超出電平的最大功率測量,更適合測量非單調增益的放大器。
根據預測試的結果,設定值及設置方法如表1所示。

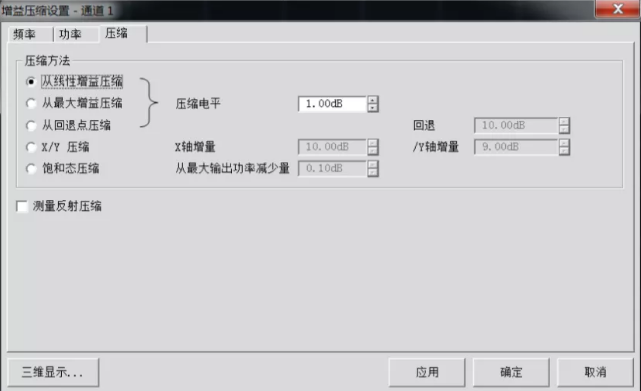

圖5 增益壓縮參數設置

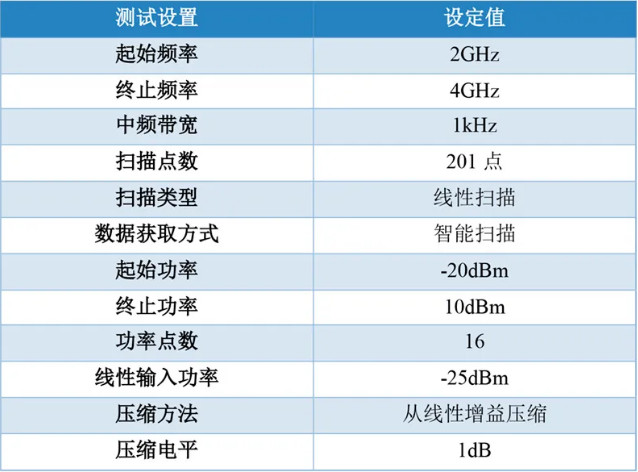

表1 矢量網絡分析儀測試設置及方法
2.2 系統校準
在矢量網絡分析儀上選擇【校準】→[校準…],并按向?qū)?zhǔn)完成所有校準。
(1)選擇被測件的連接類型為No Gender,校準件選擇已預編輯好并存矢量網絡分析儀中的“I67_GSG_150_3”,如圖6所示。

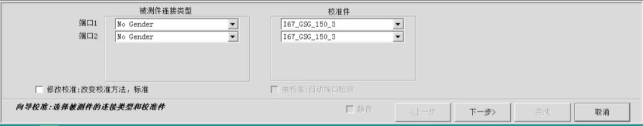

圖6 向?qū)?zhǔn)設置
(2)進行功率校準。功率校準使用功率計對矢量網絡分析儀的源功率進行校準,將功率計的USB接口接到矢量網絡分析儀上,并將其同軸接口與矢量網絡分析儀的1端口相連,連接示意如圖7所示。待從矢量網絡分析儀上識別出功率計后進行校準,設置功率偏移為0dB,容差為0.2dB,最大讀取次數為5,如圖8所示。校準完成如圖9所示,功率校準時間相對較長。
圖7 矢量網絡分析儀與功率計的連接方式

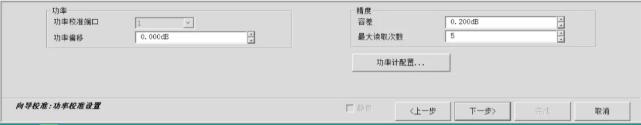

圖8 功率校準配置

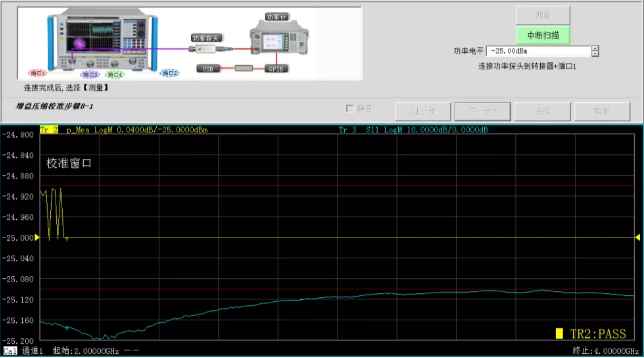

圖9 功率校準過程
功率校準通過后,用同軸電纜將兩個探針與矢量網絡分析儀的兩端口連接,并根據校準向?qū)У囊龑?dǎo)進行雙端口SOLT校準,校準平面為探針端面。校準完成后,矢量網絡分析儀可保存.cst校準文件方便回調。
2.3 增益壓縮測試
校準完成,將校準片從載物臺取下,放上被測放大器芯片,芯片在顯微鏡下如圖10所示。開始對其測試。

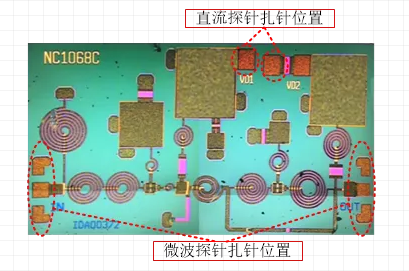

圖10 被測放大器芯片

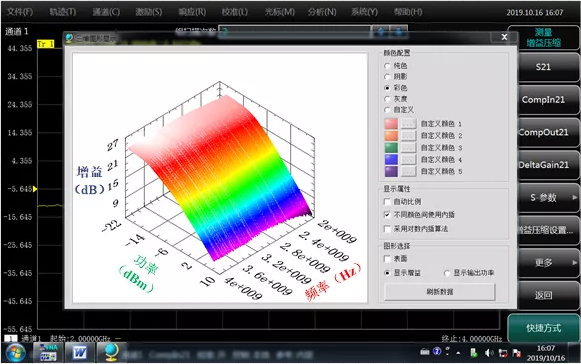

已知該低噪聲放大器芯片增益為24dB。增益壓縮測試可得到芯片的S21(線性增益)、CompGain21、DeltaGain21、CompIn21和CompOut21等參數,這些參數的測量結果分別如圖11所示。矢量網絡分析儀中還支持三維顯示頻率-功率-增益曲線,更直觀地觀察增益壓縮。從測試結果可以看出,放大器的線性增益在24dB以上,1dB壓縮點增益在23dB以上,且曲線形狀吻合;1dB壓縮點輸入功率在-15dBm~-11dBm之間,輸出功率在8dBm~12dBm之間。
(a)二維增益壓縮圖
圖11 被測件S參數測試結果
3、總結
增益壓縮測試系統中掃描方式以及壓縮方法根據實際測試需求決定,3672矢量網絡分析儀提供了多種靈活的選擇,滿足絕大部分用戶需求,并且經過簡單操作后即可得到同種芯片的多種狀態參數,使用方便快捷,可應用于放大器芯片的生產測試環節。(作者:李宇陽 劉森 楊保國 鄭利穎)
